Protections électriques

Norme NF EN 62196-2 : Exigences pour les bornes de recharge éligibles au crédit d'impôt
+ d'infos



Branchement et Sécurisation Électrique

Alimentation dédiée et dispositifs de protection obligatoires

Pour assurer une installation sécurisée, une borne de recharge Wallbox doit impérativement être raccordée à une ligne électrique indépendante, équipée de ses propres dispositifs de protection : un disjoncteur dédié et un interrupteur différentiel adapté. Voici les spécifications techniques requises pour être conforme aux normes en vigueur :

Installation monophasée :
        - Interrupteur différentiel : Type B, 30mA, 2P ou 1P+N, 63A max (un Type A, F ou HPi est suffisant, au lieu du type B, si la borne est équipée d'un détecteur de courant de fuite CC).
        - Disjoncteur : Courbe C min., pouvoir de coupure 3kA min., 2P ou 1P+N, 16 à 40A (choisir 3 à 8A en plus que le courant nominal de la borne)

 Installation triphasée :
        - Interrupteur différentiel : Type B, 30mA, 4P, 63A max (un Type A, F ou HPi est suffisant, au lieu du type B, si la borne est équipée d'un détecteur de courant de fuite CC)
        - Disjoncteur : Courbe C min., pouvoir de coupure 3kA min., 4P ou 3P+N, 16 à 40A (choisir 3 à 8A en plus que le courant nominal de la borne)

Section des câbles de raccordement, selon les normes françaises NF C15-100 et NF C15-722 :
    - Borne de recharge Wallbox 16A ou prise 16A, moins de 100m de câble : section minimale de 2,5mm².
    - Borne de recharge Wallbox 32A, moins de 100m de câble : section minimale de 10mm².

Présentation des Sections des câbles de raccordement (NF C15-100 et NF C15-722) :

  Courant Assigné Calibre Disjoncteur Section Minimale
Borne ou prise 16A 20A 2.5mm²
Borne 32A 40A 10mm²
Borne 63A 80A 16mm²

Ces informations sont données à titre indicatif et ne se substituent pas aux conseils d'un électricien professionnel agréé.

Pack 40A Schneider electric - Protection Électrique borne monophasée 7 kw
    Promo ! -20,00 €

125,00 € -20,00 € 105,00 €

Pack Schneider electric - protection électrique pour borne de recharge monophasée 7 kw.

Qté
Pack Schneider -AT- Protection TYPE B pour WALLBOX 7,4 KW
    Promo ! -20,00 €

185,00 € -20,00 € 165,00 €

Pack Schneider electric -AT WGB- protection électrique 40A de type B pour borne de recharge monophasée 7 kw ne disposant pas d'un détecteur de courant de fuite CC. (protection différentielle type B et magnéto-thermique courbe C)

Cette protection est particulièrement adaptée à V2C.

Qté
Pack 63A - Schneider electric -AT- Protection TYPE B pour JUPITER mono -...
    Promo ! -30,00 €

205,00 € -30,00 € 175,00 €

Pack Schneider electric -AT WGB- protection électrique 63A de type B pour borne de recharge JUPITER double prise : monophasée 7 kw + monophasée 3.6 kw. (protection différentielle type B et magnéto-thermique bipolaire)

Qté
Pack 20A Schneider electric - Protection Électrique borne triphasée 11 kw
    Promo ! -60,00 €

249,00 € -60,00 € 189,00 €

Pack Schneider electric - protection électrique de type A pour borne triphasée d'une puissance de 11 kw.

Qté
Pack protection électrique borne triphasée 22 kw
    Promo ! -60,00 €

249,00 € -60,00 € 189,00 €

Pack Schneider electric - protection électrique de type A pour borne triphasée d'une puissance de 22 kw.

Qté
Pack 20A Schneider electric -AT- Protection Électrique TYPE B borne 11 kw...
    Promo ! -85,00 €

314,00 € -85,00 € 229,00 €

Pack Schneider electric AT WGB - protection électrique de type B dédié aux bornes triphasées d'une puissance de 11Kw.

Qté
Pack 40A Schneider electric -AT- Protection Électrique TYPE B borne 22 kw...
    Promo ! -85,00 €

314,00 € -85,00 € 229,00 €

Pack Schneider electric AT WGB - protection électrique de type B dédié aux bornes triphasées d'une puissance de 22Kw.

Qté
Pack 63A - Schneider electric - Protection Électrique JUPITER triphasée -...
    Promo ! -85,00 €

324,00 € -85,00 € 239,00 €

Pack Schneider electric - protection électrique 63A pour borne de recharge JUPITER double prise  : triphasée jusqu'à 22 kw + monophasée 3.6 kw. (protection différentielle type A et magnéto-thermique tétrapolaire)

Qté
Pack 63A - Schneider electric -AT- Protection TYPE B pour JUPITER triphasée -...
    Promo ! -85,00 €

324,00 € -85,00 € 239,00 €

Pack Schneider electric -AT WGB- protection électrique 63A de type B pour borne de recharge JUPITER double prise  : triphasée jusqu'à 22 kw + monophasée 3.6 kw. (protection différentielle type B et magnéto-thermique tétrapolaire)

Qté

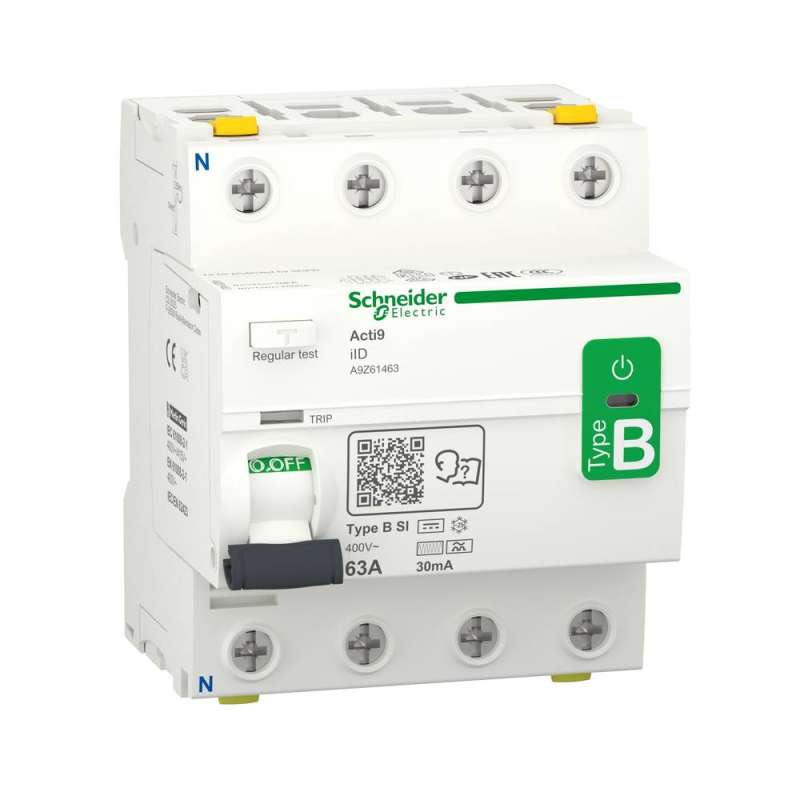

Inter Différentiel Schneider Type B vue de face et profil gauche
    -85,00 €

474,00 € -85,00 € 389,00 €

Interrupteur différentiel Type B 63A 30mA 4P 400V A9Z61463 de la gamme Acti9 iID par Schneider Electric.
Idéal pour la protection des bornes de recharge IRVE, installations photovoltaïques, variateurs et équipements électroniques triphasés. Détection complète des courants AC, DC et haute fréquence. Version SI (Super Immunisée) pour une immunité renforcée contre les déclenchements intempestifs.

Qté
pack disjoncteur schneider type B - 20A
    Promo ! -85,00 €

544,00 € -85,00 € 459,00 €

Pack Schneider Electric Type B - protection électrique de type B dédié aux bornes triphasées d'une puissance de 11Kw.

Qté
pack Schneider type B pour borne 22 kw
    Promo ! -85,00 €

544,00 € -85,00 € 459,00 €

Pack Schneider Electric Type B - protection électrique de type B dédié aux bornes triphasées d'une puissance de 22Kw.

Qté
Affichage 1-12 de 13 article(s)
